Products


采光顶

产品介绍:

1 .天窗采光罩部分分为单层和双层,单层采光罩厚度一般为4.5毫米,双层采光罩厚度一般为3+4.5毫米。罩体形状为球型或金字塔形状,下口部位可制作成长方形﹑正方形﹑圆形﹑三角形﹑梯形等形状。

   2.连接件采用钢板或不锈钢板折弯成型,并进行防锈防腐处理,用作采光罩与建筑结构的连接。根据工程现场的建筑结构制作成相对应的形状。

   3.采光天窗分为封闭式﹑手动开启﹑电动开启﹑遥控开启。并可与119消防进行联动开启和关闭。

   4.防水系统由排水沟﹑防结露槽﹑泛水板及密封材料组成。使采光天窗同时拥有结构性防水和密封性防水双重防水功能。

  5.保温系统:钢连接件采用聚苯泡沫或聚酯泡沫等保温材料进行填充,采光罩采用双层保温型罩体。提高了室内的保温效果。

采光天窗整体结构技术性能:

 单层透光率≥92       空气渗透性  一级        雨水渗透性一级

   抗风压强度  正压  一级      负压      一级       隔音指数 Ia = 50dB

   平均隔声音量为52dB1254000Hz                 抗冲击强度17.6Kg/㎡

    05 Kg钢球1.5m高度自由落下50次于一点,无异常。



建筑采光技术参数

常用透光材料技术参数对比

对比参数

透光材料

性能

单位

有机玻璃(PMMA)

聚碳酸酯(PC)

PVC双向拉伸板

玻璃钢(FRP)

玻璃

1

密度

TM3

1.2

1.2

1.4-1.5

1.7-1.8

2.5

2

抗冲击强度

非常好

一般

很差

3

热变形温度

90

120

75

100

240

4

透光率

82

92

75

68

90

5

十年后透光率

75

85

60

25

90

6

紫外线透过率

40

0

0

20

80

7

燃烧性能

可燃

难燃

难燃

可燃

不燃

8

导热系数

Wm.K

0.2

0.2

0.14

0.16

0.65

9

热膨胀系数

mmmm

8.3×10ˉ5

6.85×10ˉ5

6.85×10ˉ5

8.3×10ˉ5

0.9×10ˉ5

常 用 采 光 板 K 值 表 (传热系数)



采光材料

K值单位瓦㎡/℃

1

6mm玻璃

5.8

2

4/12/16双层玻璃

3

3

4.5mm有机玻璃

5.3

4

.5mmpc实心板

5.1

5

6mm双层pc中空板

3.7

6

8mm双层pc中空板

3.6

7

10mm双层pc中空板

3.4

8

12mm三层pc中空板

2.4



本系列采光罩外形结构分三类:

一、  球型类:穹状型﹑圆拱型采光罩,次类型采光罩具有360度高强弹性,抗冲击性能强等优点。

二、   金字塔型类:尖锥式金字塔型采光罩,此类型采光罩具有外形美观,造型新。

三、  多面型类:异形采光罩,此类型采光罩可根据工程建筑结构量身定做。



序号

规格型号

R1尺寸(mm

R2尺寸(mm

外罩厚度(mm

内罩厚度(mm

采光面积(㎡)

1

Z0909

900*900

960*960

4.0

3.0

0.81

2

Z1010

1000*1000

1060*1060

4.0

3.0

1.00

3

Z1111

1100*1100

1160*1160

4.0

3.0

1.21

4

Z1212

1200*1200

1260*1260

4.0

3.0

1.44

5

Z1313

1300*1300

1360*1360

4.0

3.0

1.69

6

Z1414

1400*1400

1460*1460

4.0

3.0

1.96

7

Z1515

1500*1500

1560*1560

4.0

3.0

2.25

8

Z1616

1600*1600

1660*1660

4.5

3.0

2.56

9

Z1717

1700*1700

1760*170

4.5

3.0

2.89

10

Z1818

1800*1800

1860*1860

4.5

3.0

3.24

11

Z1919

1900*1900

1960*1960

4.5

3.0

3.61

12

Z2020

2000*2000

2060*2060

4.5

3.0

4.00

13

Z2121

2100*2100

2160*2160

4.5

3.0

4.41

14

Z2222

2200*2200

2260*2260

4.5

3.0

4.84

15

Z2323

2300*2300

2360*2360

4.5

3.0

5.29

16

C2325

2300*2500

2360*2560

4.5

3.0

5.75

17

C2325

2300*2800

2360*2860

4.5

3.0

6.44

18

C2330

2300*3000

2360*3060

4.5

3.0

6.9

19

C2332

2300*3200

2360*3260

4.5

3.0

7.36

说明:  Z代表正方形         C代长方形    R1代表天窗洞口尺寸     R2代表采光罩尺寸

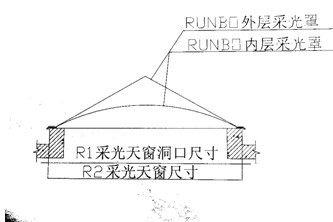

金字塔型双层采光罩示意图

球型双层采光罩示意图
